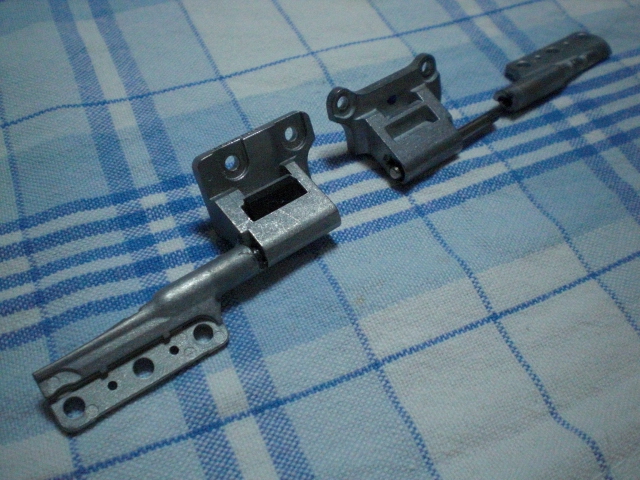

choutsugai.JPG これが外したヒンジ。奥が右用で一部欠けている。

 手前のヒン時は棒がずれていたのでこれを戻すと本来の用を成す。ヒンジの硬さも充分である。

 鋳造のホワイトメタルのような素材で、正直余り硬そうに見えない。印象としては欠けやすそう(実際欠けているが)。
PR

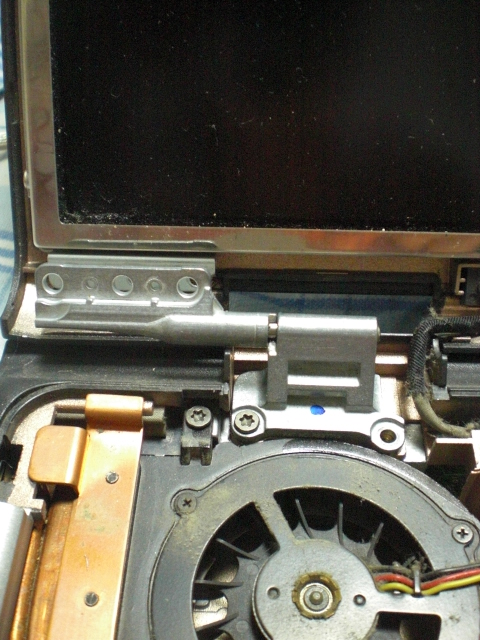

choutsugai1.JPG 固定できない液晶モニター部分の蝶番を観察してみると、右側は欠けているためストッパーが掛からない状態。

 左側はヒンジがずれているだけで元に戻せばストッパーが掛かると判明。左が外れているため、今までは右だけで支えていたのだろう。右側はユルユルである。

  いずれにせよこの重い液晶パネルを支えるのはかなりキツイ。パネルが反対側にバタンと倒れただけで破損しそうだ。

 それでは、と蝶番を外してみる。ところで固定されているねじは普通の+-ドライバーでは外せない。星型ドライバー(正式名称は別ににあったが)が必要である。おもちゃの電池入れなどにも使われているし、100円ショップでも売っているので手に入れておくと便利。今回は8(単位は忘れてしまった)一本で足りた。

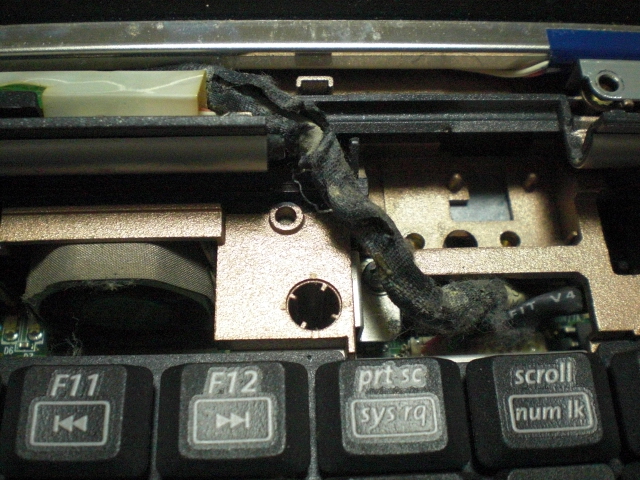

shinndann.JPG  ヒンジの配線を見ると向かって右側が電源、左側はデータ用の配線。電源側の配線が接触不良のようでカバーを開いてみると粉が吹いている様子。

  画面が表示される状態でコードをビニールテープで固定してみます。

  それにしても個人で使用していたものなので、内部はほこりでかなり汚いです。目立つところは掃除をします。


haisenn.JPG電源があるパネルを裏からドライバーでねじを外してから(2箇所)、マイナスドライバーでこじ開けるように外す。蝶番のカバーもマイナスドライバーで外すとヒンジとコードが見えてくる。

この段階でキーボードのパネルも外せます。蝶番側から持ち上げると簡単に外れます。プリント配線がつながっているのでストッパーを少し持ち上げるとすぐ抜けます。


76f0fbde.jpgコンパックは現在ヒューレット・パッカードに買収され、一時ブランドが残っていましたが今は跡形も無くなっています。F1のスポンサードなどして目立っていたメーカーだったのですが。

 そしてこのEvo n1020vはビジネスモデルとして販売されていました。価格も高く、当時カッコいいなと思った記憶があります。

 スペックは以下の通り。

CPU;ペンティアム4 2.4GHz/キャッシュ512MB/FSB400MHz/Socket478
メモリ;256MB DDR SDRAM (最大 1GB) 1GB装着済み
HDD;40GB 内蔵  ですが20GBへ換装されています。

外部メディア;DVD/CD-RWコンボドライブ(DVD-ROM 最大8倍速、CD-ROM 最大24倍速、CD-R 最大8倍速、CD-RW 最大8倍速)/FDD

グラフィックス;ATI Radeon IGP 340M
VRAM;32MB DDR SDRAM (メインメモリ共有)
ディスプレイ;15インチ TFTカラー液晶ディスプレイ/1,400×1,050/SXGA+ (最大1,677万色)

PCカード;Type II/I×1 CardBus対応
外部出力;パラレルポート、キーボード/マウスポート、外部ディスプレイポート、Sビデオ出力端子、USB2.0ポート×2、IEEE1394ポート、Fast IrDA (赤外線) ポート、ネットワークポート、モデムポート、マイク入力、ヘッドフォン出力

 USBは2.0対応でスピーカーはJBL製です。残念ながら無線LANは無し。

 HDD容量にやや不満が残りますが、現在でも通用するスペックです。OSはXP Pro。リカバリディスクも付属して来ました。

 他には下位モデルに14インチモニターにモバイルインテル Celeron プロセッサ 1.60GHz搭載モデルもありました。
